Що таке роз’єм BNC і де його використовують сьогодні

Зміст:

• Конструкція BNC-роз’ємів: особливості, контактні характеристики та стандартизація
• Застосування BNC-роз’ємів у сучасних аудіо-відео системах України
• Відеонагляд та безпека
• Професійне телебачення та студійні комплекси
• Лабораторна та вимірювальна техніка
• Застосування у професійному аудіо
• Перехідні рішення: BNC як елемент гібридних систем
• Практичні рекомендації щодо вибору BNC-кабелів та роз’ємів для професійних інсталяцій
• Типові помилки при виборі і монтажі
• Порівняння BNC з іншими типами роз’ємів для аудіо-відео кабелів
• Сучасні тренди розвитку та перспективи використання BNC-роз’ємів в Україні
• Основні підсумки та рекомендації для професійного вибору

Професійний ринок аудіо-відео комутації в Україні неможливо уявити без універсальних роз’ємів, серед яких BNC посідає особливе місце. Завдяки своїй конструкції цей роз’єм став стандартом для передавання аналогових і цифрових сигналів у сфері телебачення, відеоспостереження, лабораторних досліджень і багатьох інших напрямків. Щоб зрозуміти, чому BNC залишився актуальним навіть серед сучасних інтерфейсів, варто проаналізувати його особливості, сфери використання та тенденції розвитку. На сайті компанії 1-TECH Що таке роз'єми BNC розглянуто різноманітні технічні аспекти та застосування цієї технології, що допомагає орієнтуватися у процесі вибору обладнання для професійного аудіо-відео комплексу. Сьогодні BNC – не лише обов’язковий елемент класичних систем, а й адаптивне рішення для нових інженерних задач, де потрібна надійність, компактність і простий монтаж. У цій статті розглянуто конструкцію, переваги, сучасні сфери застосування та практичні рекомендації з підбору кабелів і роз’ємів.

Конструкція BNC-роз’ємів: особливості, контактні характеристики та стандартизація

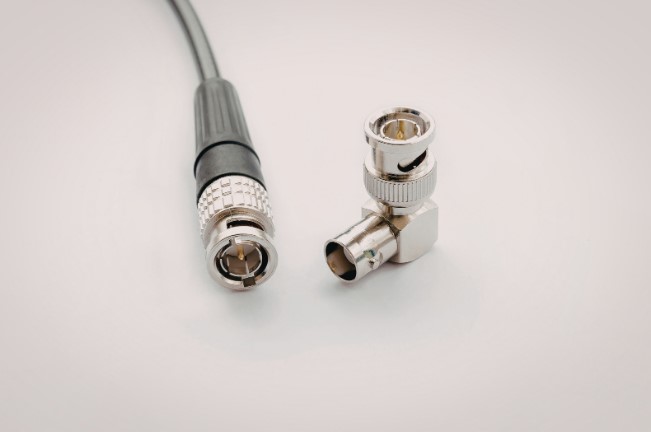

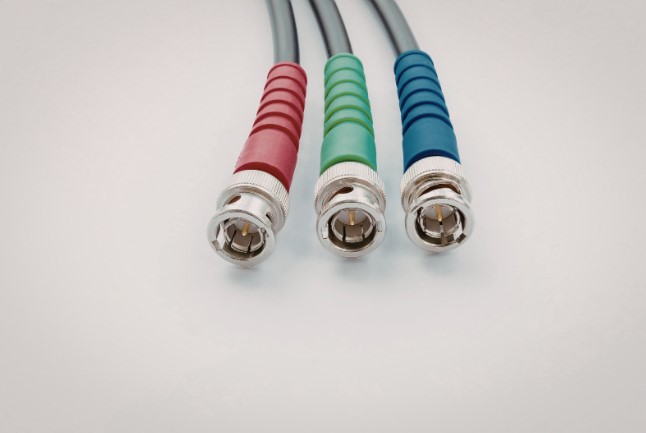

BNC (Bayonet Neill-Concelman) – це спеціалізований коаксіальний роз’єм з багаторічною історією розвитку. Його головна особливість – байонетний (швидкодіючий) механізм з’єднання, що забезпечує надійний контакт і швидкий монтаж без спеціального інструменту. BNC має циліндричну форму з двома пазами-фіксаторами та рухомою обертовою манжетою. Таке конструктивне рішення забезпечує високу електричну стійкість, мінімізує втрати сигналу та запобігає розбалансуванню навіть при механічному впливі чи вібраціях.

Ключова перевага BNC – бездоганна відповідність коаксіальним кабелям з хвильовим опором 50, 75 і рідше 93 Ом. Особливою популярністю користуються роз’єми для 75-омних систем, адже саме вони ідеально підходять для передавання відеосигналу в професійному телебаченні та відеоспостереженні. Ще одна деталь: BNC-роз’єм має оптимізовану конструкцію центрального контакту – це дозволяє зберігати якість сигналу на частотах до 4 ГГц для 50-омних та до 2 ГГц для 75-омних версій.

Виробники випускають різні модифікації BNC-роз’ємів під конкретні задачі: під обтискання, під пайку, з гвинтовим під'єднанням або під монтаж на друковані плати. Незмінним залишається стандартне байонетне з’єднання, яке полегшує монтаж навіть у складних умовах. Загальна стандартизація BNC відбувається згідно з міжнародними нормами IEC 61169-8, що гарантує взаємозамінність виробів і зручність при виборі комплектуючих.

З точки зору ізоляційних матеріалів і якості виконання, сучасні BNC виробляються з латуні, нікельованої або позолоченої, а ізолятори виконують з ПТФЕ (тефлону) чи ПЕ (поліетилену). Це позитивно позначається на механічній стійкості та довговічності роз’ємів, а також мінімізує паразитні втрати та вплив електромагнітних завад.

Сучасна професійна індустрія все частіше висуває підвищені вимоги до габаритів, зручності монтажу і надійності контактної групи – тут BNC демонструє оптимальний баланс якості, довговічності та ергономіки. В результаті, роз’єм залишається актуальним, незалежно від масштабу проєкту чи специфіки монтажного середовища.

Застосування BNC-роз’ємів у сучасних аудіо-відео системах України

У наш час BNC-роз’єми займають ключову позицію в системах професійного телебачення, відеоспостереження, потокового мовлення, лабораторних вимірювань, цифрової комутації та інших сферах. Універсальна конструкція та широкий асортимент кабелів дозволяють адаптувати ці роз’єми до різноманітних технологічних задач, забезпечуючи стабільність і якість сигналу навіть у складних експлуатаційних умовах.

Відеонагляд та безпека

BNC – фактично стандарт для камер відеоспостереження й систем безпеки, зокрема у форматах CVBS, HD-TVI, HD-CVI, AHD. Завдяки неперевершеній якості передавання відео високої чіткості без компресії BNC кабелі лишаються затребуваними для об’єктів критичної інфраструктури, банків, громадських установ, промислових майданчиків. Лінійне з’єднання без додаткових перетворювачів гарантує мінімальні затримки сигналу та стійкість до впливу електромагнітних завад.

Професійне телебачення та студійні комплекси

У телецентрах та монтажних апаратних BNC-роз’єми використовують для підключення камер, відеомікшерів, рекордерів, відеопанелей. Висока стійкість до частих циклів підключення/відключення – одна з причин, чому BNC залишається основним роз’ємом для передачі SDI (Serial Digital Interface) відеосигналу у форматах SD, HD, 3G, 6G, 12G-SDI. Його застосовують для побудови телевізійних трактів, мобільних ПТС і обладнання зовнішнього мовлення.

Лабораторна та вимірювальна техніка

BNC – незамінний для підключення осцилографів, генераторів сигналу, спектроаналізаторів, різноманітних сенсорів. Завдяки стандартизації підключення BNC використовують як універсальний інтерфейс для швидкої заміни датчиків, кабелів, адаптерів у наукових і навчальних лабораторіях.

Застосування у професійному аудіо

У студійних аудіо-комплексах BNC застосовується для синхронізації цифрових пристроїв через Word Clock, а також у мережах синхронізації S/PDIF та AES/EBU. Це дає змогу досягти максимальної точності таймінгу, що критично для багатоканальних записів та живих трансляцій.

Слід додати, що на заходах і у декорі кабельних трас останнім часом особливо популярними стали рішення, які поєднують технічну функціональність із сучасним виглядом: компанія 1-TECH світловідбивні, неонові та дизайнерські обплетення пропонує для підвищення безпеки та візуальної виразності монтажу, що актуально у великих EVENT-проєктах, музичних шоу, телевізійних павільйонах.

Перехідні рішення: BNC як елемент гібридних систем

В епоху цифровізації BNC не лише не втрачає позицій, а й часто стає елементом гібридних рішень, що поєднують аналогові та IP-технології. Наприклад, у телевізійних студіях та відеостудійних комплексах використовують переходи з BNC на HDMI, SDI, Ethernet для інтеграції різноплатформових систем.

Практичні рекомендації щодо вибору BNC-кабелів та роз’ємів для професійних інсталяцій

Вибір BNC-роз’ємів та коаксіальних кабелів визначає стабільність і якість роботи всієї системи. Недостатньо придбати перший-ліпший комплект – важливо враховувати характер сигналу, довжину тракту, тип обладнання та умови експлуатації. Компанія 1-TECH Перша Технічна Компанія 1-TECH пропонує професійний асортимент рішень для різних сфер використання, і ось на що слід звертати увагу:

• Тип сигналу: Визначте, чи кабель і роз’єм мають бути розраховані на передачу аналогового чи цифрового сигналу. Для SDI-відео слід використовувати 75-омні BNC.
• Довжина лінії: Для трас понад 50 метрів звертайте увагу на рівень загасання й обирайте кабелі з мінімальними втратами.
• Габарити та конструкція: В умовах обмеженого простору доречно застосовувати мініатюрні версії BNC або варіанти з кутовим розташуванням корпусу.
• Тип монтажу: Вибирайте між роз’ємами під обтискання, пайку або монтаж на плату залежно від специфіки завдання й кваліфікації персоналу.
• Якість матеріалів: Віддавайте перевагу латунним чи позолоченим контактам, що гарантують довговічність і захист від корозії.
• Сумісність з обладнанням: Перевіряйте відповідність хвильового опору та допустиму частоту роботи роз’ємів згідно з документацією обладнання.

Типові помилки при виборі і монтажі

1. Використання роз’ємів і кабелів з різним хвильовим опором (наприклад, 50 Ом для аналогового аудіо й 75 Ом для відео), що веде до втрат і спотворень.
2. Застосування неоригінальних китайських роз’ємів із пластику – це знижує механічну міцність та надійність з’єднання.
3. Порушення технології монтажу: слабкий обтиск контактів, неправильна зачистка кабелю, відсутність ізоляції.
4. Використання невідповідних кабелів у середовищах із підвищеною вологістю або високою температурою.
5. Монтаж BNC на кабелі, які не передбачають коаксіальну структуру, що веде до критичного падіння сигналу.

Усі ці аспекти впливають на довговічність і продуктивність системи, особливо якщо йдеться про складні аудіо-відео комплекси або критичні об’єкти.

Порівняння BNC з іншими типами роз’ємів для аудіо-відео кабелів

Ринок пропонує широкий вибір конекторів під різні задачі – RCA (“тюльпан”), HDMI, XLR, F-роз’єми, але саме BNC має ряд відчутних переваг у професійному середовищі. Порівняльний аналіз дозволяє визначити, чому вибір BNC виправданий для вирішення низки завдань у відео- й телекомунікаційному обладнанні.

BNC vs RCA: RCA-роз’єм простий у побутовому застосуванні, але не забезпечує надійної фіксації й не розрахований на багатократне підключення/відключення під навантаженням. BNC виграє за рахунок байонетного механізму й стійкості до вібрацій.

BNC vs HDMI: HDMI – стандарт для цифрового відео та аудіо в побуті, але не прийнятний для віддалених трас чи професійного мовлення через обмежену довжину кабелів і чутливість до електричних завад. BNC універсальний для аналогових і цифрових трактів, дає змогу прокладати лінії на сотні метрів без посилення.

BNC vs XLR: XLR частіше використовують для аудіо, але останніми роками також існують гібридні з’єднання для передачі відеосигналу у студіях. Проте BNC популярніший для відео, бо забезпечує менші втрати на високих частотах і стійкіший до електричних перешкод.

BNC vs F-роз’єм: F-роз’єм розрахований на побутові системи супутникового й кабельного телебачення. BNC технологічніший у професіональному секторі через кращу якість з’єднання та багаторазовість підключення.

У підсумку для професійних аудіо-відео систем і особливо складних інсталяцій BNC-роз’єм має найкращий баланс між простотою монтажу, якістю зв’язку та довговічністю.

Сучасні тренди розвитку та перспективи використання BNC-роз’ємів в Україні

Діджиталізація і розвиток IP-технологій не витіснили BNC зі сфери професійного зв’язку, а, навпаки, стимулювали його еволюцію. Сучасні модифікації BNC-роз’ємів адаптують під роботу з надшвидкісними цифровими сигналами (12G-SDI), забезпечують підтримку нових стандартів синхронізації, дозволяють інтегруватися з оптичними лініями через відповідні адаптери. Зростає популярність ексклюзивних аксесуарів: кабелі в яскравій оплітці з неоновими або світловідбивними властивостями, що вигідно вирізняє український ринок і робить комутаційні рішення зручними для роботи у складних умовах або на великих open-air подіях.

Українські компанії активно впроваджують сучасні тренди у виробництво кабельної продукції, зокрема застосування гібридних BNC роз’ємів, що поєднують функції аудіо, відео та живлення. Важливим залишається питання стійкості до зовнішніх впливів, тому широко використовують роз’єми з підвищеним ступенем захисту IP, резиновими чи металевими кожухами.

Поява на ринку нових варіантів монтажу, удосконалення ергономіки корпусу та впровадження дизайнерських рішень дозволяє органічно вписувати BNC у проєкти будь-якого масштабу: від невеликих студій до масштабних телевізійних комплексів або систем відеоспостереження на інфраструктурних об’єктах.

Основні підсумки та рекомендації для професійного вибору

BNC-роз’єм залишається одним з ключових елементів у сучасних аудіо-відео комплексах для телебачення, відеонагляду, лабораторних систем і професійних студій. Його універсальність, надійність, простота монтажу та підтримка як аналогових, так і цифрових протоколів роблять його незамінним для інженерів і інсталяторів. При підборі важливо враховувати тип сигналу, стандарт опору й умови експлуатації, а сучасний ринок в Україні пропонує широкий вибір рішень, які легко адаптувати до будь-якого технологічного завдання.
